Manual do Usuário da Unidade Embarcada Toll4Europe (T4E-OBU)

  1. Início Rápido

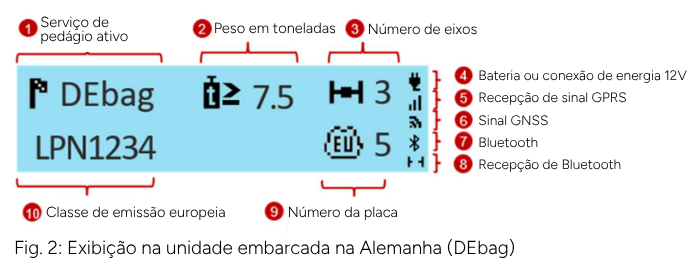

1.1 Exibição na Unidade Embarcada na Alemanha (DEbag)

Ao dirigir em uma área onde a unidade embarcada está ativada, a tela mostra continuamente o serviço de pedágio ativo (1) e o número da placa (10). Peso (2), número de eixos (3) e classe de emissão Euro (9) são exibidos se essas informações forem relevantes para o serviço ativo.

  • O peso é exibido apenas na Alemanha, Bélgica, Itália e Suíça.
  • O número de eixos é o total de eixos do trator e do reboque; este parâmetro não é exibido na Bélgica ou ao passar por túneis.

Símbolos para tipo de conexão de energia (4), sinal GPRS (5) e sinal GNSS (6) são sempre exibidos.

Quando o Bluetooth está ativado, o símbolo correspondente (7) é mostrado. Uma conexão Bluetooth ativa entre a unidade embarcada e um dispositivo móvel é exibida no canto inferior direito da tela (8).

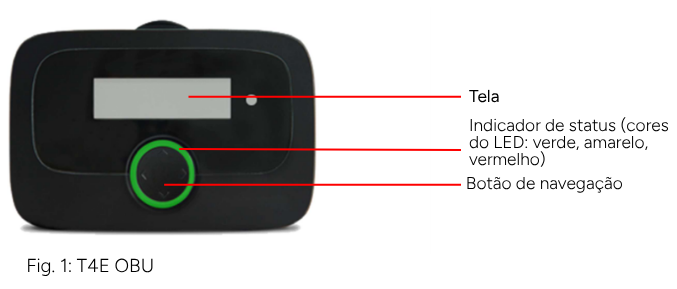

1.2 Indicador de Status (LED)

LED verde:
A unidade embarcada está pronta para pagamento de pedágio. Você pode dirigir.

LED amarelo:
A unidade embarcada não está personalizada, ou o serviço de pedágio para a localização atual não está (ainda) pago/ativado, ou não há sistema de pedágio nesta área (por exemplo, Países Baixos), ou o serviço de pedágio local não está disponível no dispositivo.

LED vermelho:
Problema crítico. Não dirija. Entre em contato com o suporte ao cliente.
Exceção: Após 30 minutos sem sinal de GPS, o LED fica vermelho.
→ Se você estiver em um túnel ou garagem, mova-se para um local com sinal de GPS.

LED desligado:
A unidade embarcada está inativa (por exemplo, em modo de espera). Ela será ativada quando o movimento começar ou a energia for conectada.

1.3 Primeiro Uso da Unidade Embarcada

Para ativar o dispositivo, conecte-o à energia!

  • O LED permanece vermelho até que o sistema termine de inicializar.
  • Em seguida, ele fica amarelo enquanto os parâmetros do veículo (placa, peso) e os serviços pagos são baixados via rede móvel (personalização over-the-air).
  • Finalmente, o LED fica verde se o serviço de pedágio estiver pago para a localização atual.

Certifique-se:

  • O dispositivo recebe um sinal GPRS forte durante a personalização.
  • O dispositivo está em uma área com boa recepção GNSS/GPS para que possa determinar o país.
    (Mova-se para um espaço aberto, se necessário. Reposicione o dispositivo ligeiramente, se necessário.)

A unidade embarcada também pode receber atualizações over-the-air.

Se você não puder seguir as instruções (por exemplo, seu menu parecer diferente), entre em contato com o suporte. Sempre use a versão mais recente do manual fornecido pela Toll4Europe.

Antes da primeira viagem, verifique se a placa está correta.

Seleção de Idioma

  1. Pressione (ou qualquer botão) no painel de navegação e segure por pelo menos 2 segundos para abrir o menu principal.
  2. Use os botões para selecionar Idioma e confirme.
  3. Selecione o idioma desejado (alemão, inglês, etc.) e confirme.
  4. O dispositivo emitirá um bip e o idioma será alterado.

Configuração de Eixos

O motorista é responsável por inserir corretamente o número de eixos, incluindo os eixos do reboque. Isso pode ser feito a qualquer momento.

  1. Pressione e segure um botão de navegação por pelo menos 2 segundos para abrir o menu principal.
  2. Selecione Eixos do Reboque e confirme.
  3. Escolha o número correto de eixos do reboque e confirme.
  4. O dispositivo emitirá um bip para confirmar. Feche o menu.

Configuração de Peso Total

Na Alemanha e em outros países (por exemplo, Áustria, Bulgária, França), o motorista é responsável por definir o peso total correto do veículo.

  1. Pressione e segure um botão de navegação por pelo menos 2 segundos para abrir o menu principal.
  2. Selecione Peso Total e confirme.
  3. Escolha o valor correto e confirme.
  4. O dispositivo emitirá um bip para confirmar. Feche o menu.

O peso total é o peso máximo permitido do caminhão com o reboque atualmente acoplado.

1.4 Durante a Viagem

  • O dispositivo deve estar montado de forma segura.
  • Deve ser visível do lado de fora e não coberto.
  • Não o instale perto de outros dispositivos (por exemplo, GPS, airbags, outras OBUs).
  • Deve permanecer conectado à energia o tempo todo.
  • Não opere o dispositivo enquanto estiver dirigindo.
  • Siga as regras de trânsito.

Para detecção ideal de faixa de pedágio (DSRC):

  • Mantenha uma distância de 4 m do veículo à frente.
  • Siga a sinalização da faixa de pedágio.
  • Passe apenas quando o semáforo estiver verde.

1.5 Ações de Emergência se o Dispositivo Falhar nas Faixas de Pedágio

Se o dispositivo falhar ao entrar ou sair de uma estação de pedágio, o motorista deve pagar usando um método alternativo.

O motorista deve (e na França é obrigado a) portar um método de pagamento alternativo:

  • Cartão de combustível
  • Cartão de crédito
  • Dinheiro
